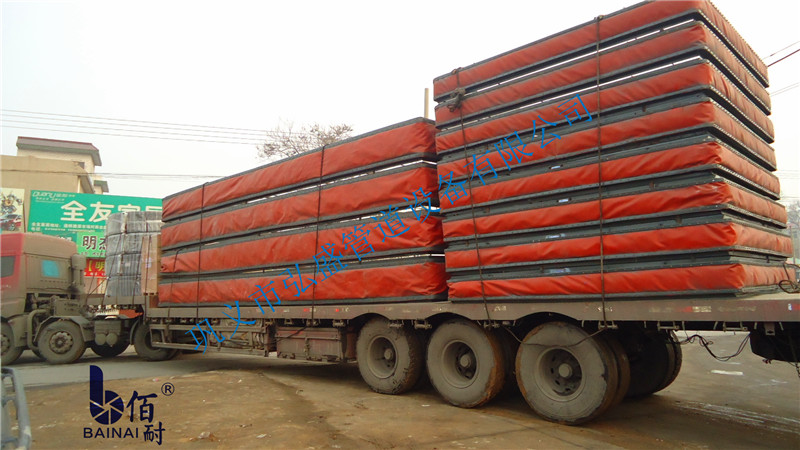

非金屬膨脹節有一般結構和特殊結構之分 。一 般結構的可以按華東電力設計院編製的《 DLD-2000一煙風煤粉管道零部件典型設計手冊 》或生產廠家的樣本進行選型 。根據相鄰設備的結構特點 、膨脹量等選取不同的連接方式 。非金屬膨脹節的基本結構非金屬膨脹節主要由機架 、不鏽鋼絲網 、隔熱填料層 、隔熱防塵套 、蒙皮 、耐磨層等個部分組成 ,目前主要有種不同的結構型式 ,圖為應用為廣泛的非金屬膨脹節的典型結構圖 ,圖為該類型非金屬膨脹節的實物展示 。

1.機 架

機架 是非金屬膨脹節的輪廓支架 ,可根據需要設計和製造各種規格 ,由折邊板 、型鋼 、壓板 、螺栓 、螺母 、擋板 等組 成 ,以保證有足夠的強度和剛度 ,機架的材料應與介質溫度相適應 ,一般在400℃以下用Q235 鋼 , 600℃以上用不鏽鋼或耐熱鋼製成 ,同時考慮煙風道 的保溫方式 ,與煙風道之間可用法蘭或焊接連接 。

2.不鏽 鋼 絲 網

不鏽鋼絲網是非金屬膨脹節的襯 ,阻 止 流通介 質 中雜 物 進 人 膨 脹 節 和 阻 止 膨 脹 節 中絕 熱 材 料向外 散 失 。

3.隔熱填料層

隔熱填料層是非金屬膨脹節絕熱的主要保證 ,它是由多層陶瓷纖維等耐高溫材料組成 ,其厚度可根 據流通介質溫度及耐高溫材料的導熱 係數 等 通過傳熱 計算確定 。在煙道之間的膨脹間隙填塞包裹著耐火纖 維 的耐 火鋼絲 網密封 圈 ,以防 止 飛灰沉 積在膨脹間隙中 ,影響正常膨脹 ,同時也防止煙氣反竄

4.隔熱防塵套

保溫棉有兼顧非金屬膨脹節的保溫和氣密性的雙重作用 ,它是由玻璃纖維 布 、高矽氧布和各類保溫棉氈 常采用矽酸鋁纖維棉 等組成 ,既可以將非金屬膨脹節的工作溫度 降低 ,又可以防止煙氣進人 ,其長度和寬度與外層 的蒙 皮一 致 ,具有良好的延伸性 和抗拉強度 。

5.蒙皮

蒙皮 的作用是密封耐壓 ,是非金屬膨脹節的主要伸縮體 , 材料由密封材料 和耐壓材料部分組成 ,一般是由性能優良的矽橡膠或高矽氧聚四氟乙烯與無堿玻璃 絲綿等 多層複合 而成 ,是種高強密封複合材料 。其作用是吸收膨脹量 ,防止漏氣和雨水的滲漏 。

6.耐磨層

擋板是起導流和保護隔熱層 的作用 ,以避免氣流直接衝刷隔熱材料而導致非金屬體的過早損壞 。其材質的選擇應根據不同的介質溫度 、介質特性來確定 。擋板還應不影響膨脹節的位移 。
